Descripcion

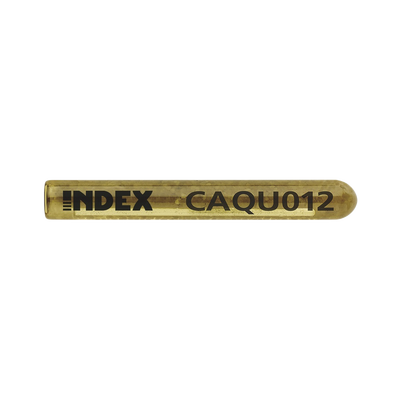

Cápsula de anclaje químico 20x170mm
Características técnicas
- Resina epoxi acrilato con cuarzo y catalizador
- Homologado bajo ETA 08/0350 opción 8 (hormigón no fisurado)
- Rango de temperatura: -40°C a +80°C (máxima a largo plazo +50°C)
- Diámetro cápsula: 22mm
- Longitud cápsula: 175mm
- Diámetro broca: 25mm
- Profundidad del taladro: 170mm
- Espesor mínimo del material base: 220mm
- Distancia mínima entre anclajes: 85mm
- Distancia mínima al borde: 85mm
Materiales y versiones
- Material base: Hormigón C20/25 no fisurado
- Espárrago estándar: Acero al carbono, cincado ≤ 5 µm
- Espárrago inoxidable: Acero inoxidable A2-70 (AISI 304) y A4-70 (AISI 316)
- Arandela: DIN 125 cincada ≤ 5 µm
- Tuerca: DIN 934 clase 5, cincada ≤ 5 µm
Aplicaciones
- Fijación de maquinaria y elementos con vibraciones
- Aplicaciones estructurales
- Uso interior y exterior
- No apto para instalación en techos
Resistencias
- Resistencia tracción hormigón no fisurado: 41.7 kN
- Resistencia cortante hormigón no fisurado: 28.3 kN
- Resistencia acero clase 5.8: 48.8 kN
- Resistencia acero clase 8.8: 78.4 kN
- Resistencia acero inox. A4-70: 55.1 kN
- Resistencia acero inox. A4-80: 73.7 kN
Homologaciones
- ETAG 001-5 Opción 8
- EVCP 1109-BPR-0044
Datos de instalación
- Par de instalación: 120 Nm
- Diámetro de paso en placa: 22mm
- Taladro de percusión
- Brocas de hormigón BHDSXXXXX
- Bomba de soplado MOBOMBA
- Cepillo de limpieza MORCEPKIT
- Llave dinamométrica
Cargas admisibles
- Tracción hormigón no fisurado: 29.8 kN
- Cortante hormigón no fisurado: 20.0 kN
- Tracción acero clase 5.8: 34.9 kN
- Cortante acero clase 5.8: 34.9 kN
- Tracción acero clase 8.8: 56.0 kN
- Cortante acero clase 8.8: 56.0 kN
Coeficientes
- Factor de influencia distancia entre anclajes (s,N): 0.63
- Factor de influencia distancia al borde (c,N): 0.66
- Factor de influencia espesor material base (h,sp): 1.31
- Factor de influencia armaduras (re,N): 1.00
Resistencia de cálculo
- Tracción hormigón no fisurado: 41.7 kN
- Cortante hormigón no fisurado: 28.3 kN
- Tracción acero clase 5.8: 48.8 kN
- Cortante acero clase 5.8: 48.8 kN
- Tracción acero clase 8.8: 78.4 kN
- Cortante acero clase 8.8: 78.4 kN
Recomendaciones
- Limpieza del taladro con bomba de soplado y cepillo
- Instalación en taladro seco o húmedo
- No apto para cargas dinámicas
- Evitar la exposición prolongada a temperaturas superiores a 50°C
- Para cálculos más precisos usar el programa INDEXcal
Ficha tecnica
Nivel de rendimientoCategoria 6 / Clase E
Tipo de cableU/UTP de 0.90 m (3 ft)
CableadoT568B, conectores RJ45
Calibre24 AWG, clasificacion CM
CertificacionesRoHS, UL 1863
NormaTIA/EIA-568-C.2
