Descripcion
Características principales
- Instalación fácil en hormigón no fisurado
- Rango de temperatura de -40°C a +80°C
- Variedad de longitudes y diámetros aprobados M8-M24
- Versión en acero cincado e inoxidable A2/A4
- Para cargas estáticas o cuasi-estáticas
Especificaciones técnicas

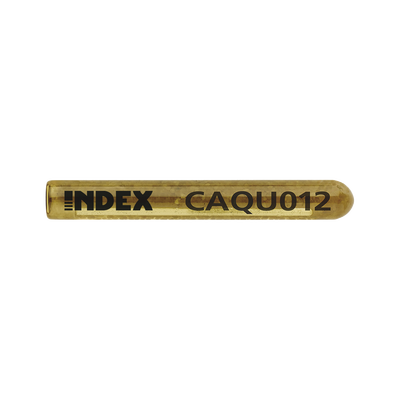

- Tipo: Anclaje químico
- Material base: Hormigón de calidad C20/25 no fisurado
- Homologación: ETA 08/0350 Opción 8
- Profundidad del taladro: 110 mm
- Diámetro cápsula: 13 mm
- Longitud cápsula: 95 mm
- Diámetro paso placa: 14 mm
- Diámetro broca: 14 mm
- Par de instalación: 40 Nm
Materiales
- Cápsula: Ampolla de cristal con resina epoxi acrilato
- Espárrago: Acero clase 5.8 (cincado ≥ 5 µm), A2-70 o A4-70
- Arandela: DIN 125 (cincada ≥ 5 µm), A2-70 o A4-70
- Tuerca: DIN 934 clase 5 (cincada ≥ 5 µm), A2-70 o A4-70
Capacidades de carga
- Tracción hormigón no fisurado: 22,2 kN
- Cortante hormigón no fisurado: 11,8 kN
- Carga máxima tracción recomendada: 15,9 kN
- Carga máxima cortante recomendada: 11,8 kN
Dimensiones
- Diámetro: 12 mm
- Longitud: 110 mm
- Profundidad efectiva: 95 mm
- Espesor mínimo material base: 140 mm
- Espesor mínimo a fijar: 32 mm
- Distancia crítica entre anclajes: 220 mm
- Distancia crítica al borde: 110 mm
Aplicaciones
- Para uso interior y exterior
- Fijación de maquinaria y elementos con vibraciones
- No apto para instalación en techos
- Aplicaciones estructurales
Datos adicionales
- Temperatura operación: -40°C a +80°C
- Temperatura máxima continua: +50°C
- Homologación: ETA 08/0350 (ETAG 001-5) Opción 8
- Disponible en: Versión estándar y para cálculo INDEXcal
Compatibilidad
- Taladro de percusión
- Brocas de hormigón BHDSXXXXX
- Bomba de soplado MOBOMBA
- Cepillo de limpieza MORCEPKIT
- Llave dinamométrica
- Vasos hexagonales
Resistencia
- Resistencia acero clase 5.8: 16,8 kN
- Resistencia acero clase 8.8: 26,4 kN
- Resistencia acero inox. A4-70: 18,6 kN
- Resistencia acero inox. A4-80: 24,8 kN
Información de instalación
- Taladro seco o húmedo
- Limpieza con bomba de soplado y cepillo de limpieza
- Verificar profundidad del taladro antes de instalar
- Instalación con llave dinamométrica
- Verificar par de apriete recomendado (40 Nm)
- Evitar instalación en techos
Factores de influencia
- Distancia entre anclajes: Mín. 55 mm
- Distancia al borde: Mín. 55 mm
- Distancia crítica entre anclajes: 220 mm
- Distancia crítica al borde: 110 mm
- Espesor mínimo material base: 140 mm
Información adicional
- Norma: ETAG 001-5
- Programa de cálculo: INDEXcal
- Resistencia hormigón: C20/25
- Tipo de carga: Estática o cuasi-estática
