Descripcion
Características principales

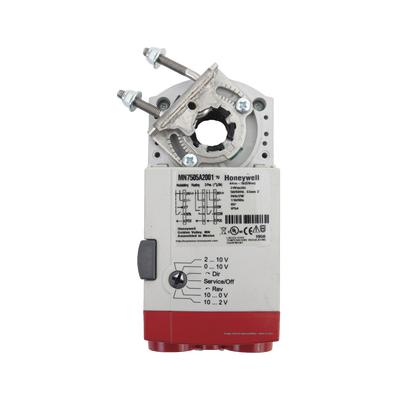

- Actuador de acoplamiento directo, sin retorno por resorte
- Par de torsión máximo de 10 Nm
- Compatible con sistemas de HVAC avanzados
- Bajo consumo energético y alta eficiencia
- Fácil instalación y mantenimiento reducido
Especificaciones técnicas
- Par de torsión: 300 lb-in. (34 N•m)
- Par máximo (stall): 354 lb-in. (40 N•m) en modo modulante
- Control: 24 Vac modulante (0-10 Vdc, 2-10 Vdc, 4-20 mA)
- Tiempo de operación: 95 segundos a 60 Hz
- Temperatura de operación: -5°F a 140°F (-20°C a 60°C)
- Humedad: 5% a 95% RH no condensante
- Protección: NEMA2 o IP54 en montaje horizontal
- Diseño: 60,000 ciclos de carrera completa
- Peso: 3.2 lb (1.45 kg)
Aplicaciones
- Control de caudal en compuertas de volumen
- Válvulas rotativas de cuarto de vuelta (bola o mariposa)
- Válvulas lineales con mecanismo de biela
- Sistemas HVAC (calefacción, ventilación y aire acondicionado)
Características constructivas
- Adaptador de eje autoregulable
- Cubierta de acceso para conexiones
- Desacoplamiento para ajuste manual
- Límites finales mecánicos
- Conmutadores auxiliares instalables in situ
- Selector de dirección de rotación
- Indicador mecánico de posición
- Conexiones eléctricas bajo cubierta extraíble
Conexiones y compatibilidad
- Alimentación: 24 Vac ±20% (Clase 2), 24 Vdc
- Consumo: 16 VA (modulante), 40 VA (flotante)
- Impedancia de entrada: 100K ohms mínimo
- Señal de retroalimentación: 0 o 2-10 Vdc
- Frecuencia: 50/60 Hz
- Certificaciones: UL, cUL, CE, C-TICK
Montaje
- Diámetro eje redondo: 0.375 a 1.06 in. (10 a 27 mm)
- Cuadrado de eje: 1/2 a 3/4 in. (13 a 19 mm)
- Longitud mínima del eje: 7/8 in. (22 mm)
- Montaje: En cualquier orientación (sin IP54 si está invertido)
- Accesorios: Adaptador de eje autoregulable (suministrado)
Accesorios
- 27518 Junta esférica (5/16 in.)
- 103598 Junta esférica (1/4 in.)
- 205860 Potenciómetro de posición mínima
- 27520A-E,G,H-L,Q Vástago (5/16 in. de diámetro)
- 32000085-001 Brida de cable a prueba de agua
- 32003036-001 Carcasa de protección
- 32004254-003 Adaptador de eje autoregulable
- 50001194-001 Kit de montaje en pie
- SW2-US Paquete de interruptores auxiliares
Ficha tecnica
Nivel de rendimientoCategoria 6 / Clase E
Tipo de cableU/UTP de 0.90 m (3 ft)
CableadoT568B, conectores RJ45
Calibre24 AWG, clasificacion CM
CertificacionesRoHS, UL 1863
NormaTIA/EIA-568-C.2
Documentos del producto
Preguntas
Responde el equipo NovusredEs compatible con camaras PoE?
Si, soporta PoE y PoE+ sin problema al ser Cat. 6 de cobre solido.
