Descripcion
nVent HOFFMAN modelo: SYSPEND 180-MAX
El SYSPEND 180-MAX es un sistema modular de suspensión para interfaces hombre-máquina (HMI) diseñado para aplicaciones industriales modernas con estética avanzada y excelente ergonomía. Este sistema soporta hasta 180 lb (81.6 kg) a 3.3 ft (1 m) y permite a los operadores mover fácilmente los controles dentro y fuera de posición. Los componentes modulares se pueden configurar de múltiples maneras para adaptarse a cualquier aplicación, manteniendo la clasificación NEMA Type 12 e IP65 cuando se instala correctamente. Los tubos de aluminio anodizado proporcionan integridad estructural y actúan como conducto para el cableado del equipo, con conexiones seguras mediante seis tornillos de fijación en cada extremo.
Características Generales
- Tipo: Sistema de suspensión modular para HMI
- Capacidad máxima: 180 lb (81.6 kg) a 3.3 ft (1 m)
- Material tubos: Aluminio anodizado
- Material componentes: Aluminio die-cast
- Colores disponibles: RAL 9005 negro, RAL 7035 gris claro
- Rotación: 300° con parada de seguridad
- Certificaciones: NEMA Type 12, IEC IP65
- Aplicaciones recomendadas: CC2000, CC4000, CONCEPT HMI enclosures
- 0 m: 92 kg (202 lb)
- 0.5 m (1.64 ft): 81 kg (180 lb)
- 1 m (3.28 ft): 71 kg (156 lb)
- 1.5 m (4.92 ft): 61 kg (132 lb)
- Con junta intermedia: 66 kg (146 lb) a 1 m
- Con reducción + SYSPEND 281: 127 kg (281 lb) a 1 m
- S1MT250: 250 mm (9.84 in) - 0.79 kg
- S1MT500: 500 mm (19.68 in) - 1.59 kg
- S1MT750: 750 mm (29.53 in) - 2.38 kg
- S1MT1000: 1000 mm (39.37 in) - 3.18 kg
- S1MT1250: 1250 mm (49.21 in) - 3.97 kg
- S1MT1500: 1500 mm (59.05 in) - 4.76 kg
- Acoplamiento de brida (S1MFC): 1.59 kg

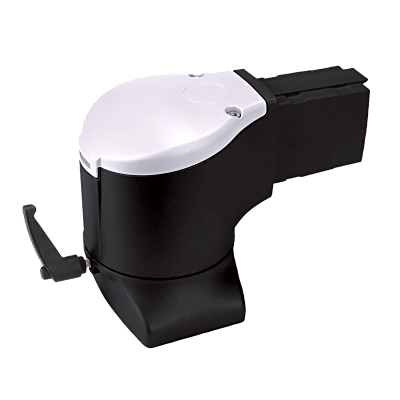

- Acoplamiento de codo de brida (S1MFEC): 2.04 kg
- Acoplamiento de panel horizontal (S1MPCH): 2.95 kg
- Acoplamiento de panel vertical (S1MPCV): 2.49 kg
- Junta intermedia (S1MIJ): 2.72 kg
- Codo (S1ME): 1.25 kg
- Codo rotatable (S1MER): 2.27 kg
- Angulo de rotación: 300° con parada de seguridad
- Angulo de inclinación: ±105° (acoplamientos swivel tilt)
- Montaje VESA: Patrones 75 y 100 mm
- Cojinetes: Libres de mantenimiento
- Ajuste de torque: Variable en componentes rotativos
- Conexión: 6 tornillos de fijación por extremo
- Juntas: Neopreno resistente al aceite
- Tapas de acceso: RAL 9006 blanco aluminio
- Junta de configuración (S1MSJ): Montaje en superficie horizontal
- Base rotativa (S1MTBB): Rotación completa del sistema
- Brida de pared (S1MWF): Posición fija en superficie
- Junta de pared horizontal (S1MWJH): Montaje en pared
- Junta de pared vertical (S1MWJV): Montaje en pared vertical
- Adaptador estrecho (S1MA): Para espacios de 66 mm
- Kit de hardware de repuesto (S1MRHK): 0.07 kg
- Limitadores de rotación (S1MRL): 6 bloques de 30°
- Adaptadores de luz señal (S1MSLAR/AA/ARE): 0.24-0.34 kg
- Tapas de repuesto (S1MRCRK/CAK/CREK): 0.18 kg
- Placa adaptadora VESA (S2MVAP): 0.68 lb
- Placa adaptadora flex base (S2MSYSAPG): 7.41 lb
