Descripcion
Características Principales

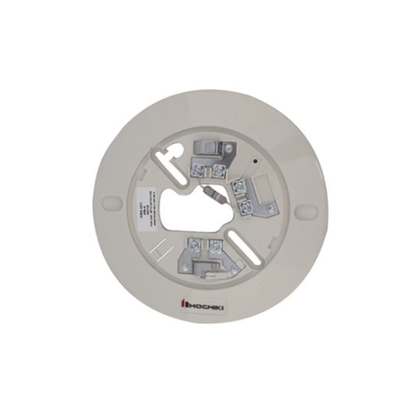

- Base de 6 para uso con detector SOC-24V
- Diseño sin electrónica
- Equipada con resistor
- Tornillo de seguridad plástico
- Disponible en colores blanco y hueso
Aplicaciones
- Sistemas de detección de incendio de 2 hilos
- Compatibilidad con detectores convencionales Hochiki
- Sistemas de 24V y 4 hilos
Compatibilidad
- Detectores fotoeléctricos: SOE-24V, SOE-24H, SOC-24V, SOC-24VN, SLR-24V, SLV-24, SLV-24N, SLV-24V, SLR-835, SLR-24H
- Detectores de calor fijo/ritmo de ascenso: DCD-135/190
- Modelos anteriores: DFE 135/190
Especificaciones Eléctricas
- Corriente de alarma: 43mA (70mA @ 33.0V MAX)
- Corriente de alarma: 93mA (136mA @ 33.0V MAX)
- Corriente de alarma: 46mA (77mA @ 33.0V MAX)
- Corriente de alarma: 150mA @ 15.0-33.0V MAX
- Limitación de corriente: Requiere limitación externa a 150mA máximo
Dimensiones
- Diámetro: 6 (152.4mm)
- Tipo de montaje: Caja octogonal de 4
Clasificaciones
- UL Listed
- California State Fire Marshal
Modelos Relacionados
- NS6-BASE (modelo actual)
- NS4-BASE
- HSC-BASE
Notas de Instalación
- El dispositivo de anuncio debe limitarse a 20mA @ 24VDC máximo
- No limitar la corriente podría dañar el detector o causar condición de no alarma
Compatibilidad con Relés
- Bases HSC-(X)R con relés Forma C
- Capacidad de contacto de relé: 2A @ 30VDC / 1A @ 120VAC
Información de Pedido
- Modelo NS6220 (NS6-BASE) - Base de 6 para uso con detector SOC-24V
- Las bases están disponibles en blanco y hueso para hacer juego con el detector
- El color estándar es hueso (blanco apagado) para la mayoría de aplicaciones
Diagramas de Conexión
Sistema de 2 Hilos
- Conexión a panel de control
- Circuito final de línea
- Dispositivo de anuncio
Sistema de 4 Hilos
- Conexión de alimentación 24V
- Circuito de iniciación
- Contactos auxiliares
Relés y Contactos
- Contactos Forma C
- Clasificación de contactos: 2A @ 30VDC / 1A @ 120VAC
Ficha tecnica
Nivel de rendimientoCategoria 6 / Clase E
Tipo de cableU/UTP de 0.90 m (3 ft)
CableadoT568B, conectores RJ45
Calibre24 AWG, clasificacion CM
CertificacionesRoHS, UL 1863
NormaTIA/EIA-568-C.2
Documentos del producto
