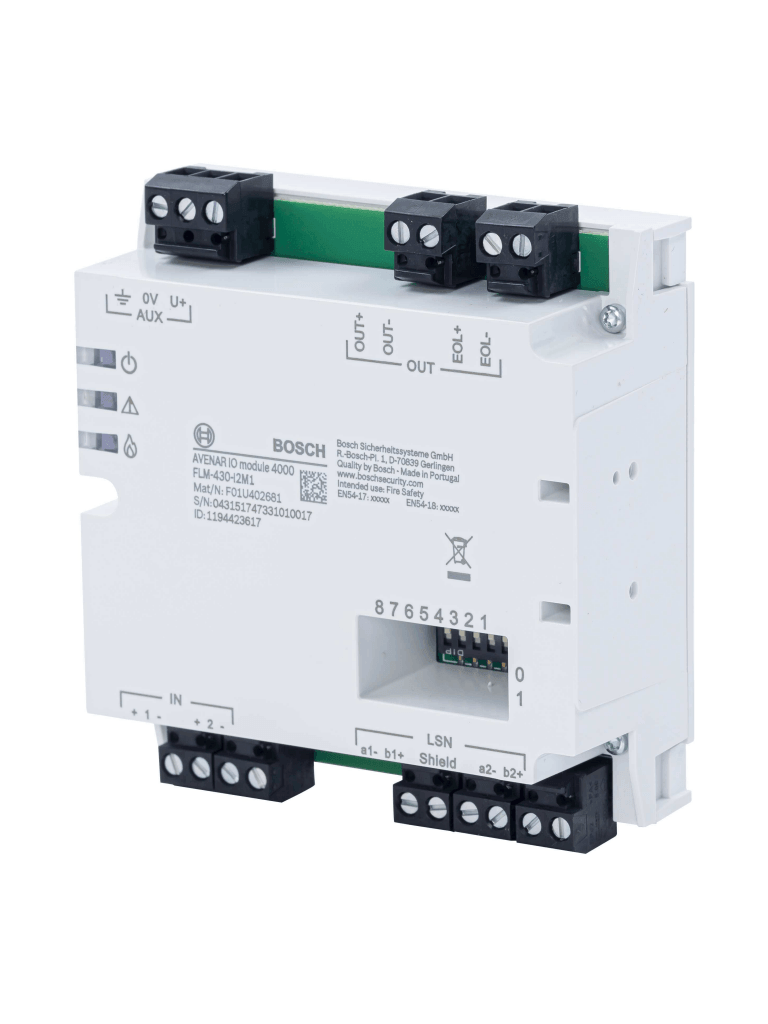

FLM430I2M1 - Módulo de Interfaz 2 Entradas 1 Salida
FLM-430-I2M1 Módulo de interfaz 2 entradas 1 salida
Módulo interfaz con dos entradas y una salida
Número de pedido FLM-430-I2M1
El FLM-430-I2M1 tiene dos entradas y una salida supervisada. La salida se puede usar para controlar dispositivos de senalización o para controlar equipos de protección contra incendios, por ejemplo, compuertas de sobrepresión, retenedores de puertas. La entrada se puede usar para supervisar posibles contactos libres, por ejemplo de la fuente de alimentación o del detector convencional de 4 hilos.
El FLM-430-I2M1 se puede emplear en distintas aplicaciones por módulo en función del estándar regional y local.
Caracteristicas
- Control supervisado de dispositivos de senalización por inversión de polaridad
- Control del equipo de protección contra incendios con lógica configurable a prueba de fallos y lineas de realimentación
- Pantalla LED para la indicación de estado
- Datos de diagnóstico para facilitar el mantenimiento
- Montaje en carril DIN o en superficie
Descripción del Sistema
Descripción del Sistema
Funciones
Control de linea de salida
El FLM-430-I2M1 tiene una salida supervisada. El software de programación permite configurar la linea de salida. Según la aplicación, la salida se puede configurar como:
- Control de la linea de salida en estado inactivo (modo reposo) en caso de interrupción y cortocircuito. La linea de salida termina con una resistencia de 3,9 kΩ.
- Control ampliado de la linea de salida en estado inactivo (modo reposo) en caso de interrupción de linea, cortocircuito inclusive progresivo de acuerdo con VdS 2543. La linea de salida termina en el conector de RFL de FLM-430-I2M1.
- Control activo de la linea de salida en modo inactivo (modo reposo) y en estado de alarma en caso de interrupción y cortocircuito. La linea de salida termina en el conector de RFL del FLM-430- I2M1.
Ver ejemplos Fig. 1 y Fig. 2
Realimentación de salida
Cada entrada del FLM-430-I2M1 se puede configurar en el software de programación como independiente o con realimentación de salida. Para la configuración de realimentación, se puede seleccionar un tiempo de realimentación en un rango de 3 s a 255 s para su uso en distintos equipos de protección contra incendios.
Estado a prueba de fallos de salida
El estado a prueba de fallos de la salida se puede configurar en el software de programación:
- Remain: la senal de salida se mantiene en caso de pérdida de conexión de un bus de campo (por ejemplo, para dispositivos de senalización)
- Interrupt: la senal de salida se interrumpe en caso de pérdida de conexión de un bus de campo (por ejemplo, para compuertas de sobrepresión o puertas cortafuego)
Además, la senal de salida también se interrumpe en caso de pérdida de alimentación AUX o averia del Watchdog.
Fuente de alimentación
Se requiere una fuente de alimentación adicional para el funcionamiento del FLM-430-I2M1.
Fuente de alimentación adicional:
- Central de incendios
- Fuente de alimentación externa: p. ej. FPP-3000 o FPP-5000
El módulo interfaz controla la linea de alimentación para detectar subtensión y, en su caso, proporcionar un mensaje de averia a la central de incendio.
Control de averias de derivación a tierra
El módulo interfaz se puede configurar a través del software de programación para controlar la linea de alimentación, la linea de salida y las lineas de entrada para detectar averias de derivación a tierra. La conexión a derivación a tierra funcional solo es necesaria si el software de programación se ha configurado para el control de averia de derivación a tierra de FLM-430-I2M1.
Control de linea de entrada y contacto
Las 2 entradas del FLM-430-I2M1 se pueden configurar en el software de programación como independientes o con realimentación de salida.
La linea de entrada se puede utilizar para supervisar contactos libres de potencial.
En el software de programación, el control de linea se configura individualmente para cada entrada:
- Control de contacto (NC/NA)
- Control de contacto con resistencia de final de linea de 3,3 kΩ en caso de interrupción de linea o cortocircuito
- Control de linea de doble resistencia con resistencias de 680 Ω y 3,3 kΩ en caso de interrupción de linea y cortocircuito
- Control de linea de doble resistencia con 680 Ω y 3,3 kΩ en caso de interrupción de linea y cortocircuito, incluido el cortocircuito progresivo según VdS 2543
- En caso de configurar la entrada como realimentación de salida, por ejemplo, para equipos de protección contra incendios tipo C como compuertas de sobrepresión: control de linea de resistencia triple para dos contactos libres de potencial con 680 Ω, 2,7 kΩ y 3,3 kΩ en caso de interrupción de linea y cortocircuito para la posición cerrada de la compuerta, posición abierta y posición intermedia.
Para una detección fiable, el contacto sin tensión debe estar en una posición estable durante al menos 500 ms.
Ver ejemplos Fig. 3 y Fig. 4
Indicador de estado
El estado del FLM-430-I2M1 se muestra mediante el parpadeo de hasta tres LED:
- Verde: el módulo interfaz está operativo (configurable en software de programación)
- Amarillo: se detectó al menos una averia en las lineas de salida o entrada
- Rojo: la linea de salida está activada
Datos de diagnóstico
FLM-430-I2M1 proporciona los siguientes datos de diagnóstico y pueden recuperarse a través de las pantallas de diagnóstico de la central de incendio:
- Estado: estado del módulo interfaz, la salida y cada entrada
- Número de identificación
- Versión de Software
- Versión de hardware
- Valor de resistencia de final de linea de salida
- Valor de resistencia de linea de salida (solo para la configuración ampliada (lazo))
- Valor de resistencia de entrada
- Historial minimo/máximo de los valores de resistencia de final de linea analógica de salida
- Historial minimo/máximo de los valores de resistencia de linea analógica de salida (solo para configuración ampliada (lazo))
- Historial minimo/máximo de los valores de resistencia analógica de entrada
- Historial minimo/máximo de valores de EMC de entrada
Caracteristicas de la versión LSN improved
El módulo interfaz FLM-430-I2M1 ofrece todas las caracteristicas de la tecnologia LSN mejorada:
- Estructuras de red flexibles, incluyendo derivaciones en T sin elementos adicionales
- Hasta 254 elementos LSN mejorados por lazo o ramal
- Posibilidad de uso de cable sin pantalla
Notas de configuración/instalación
- Se puede conectar a las centrales de incendios AVENAR 2000 y AVENAR 8000.
- Deben tenerse en cuenta los estándares y directrices nacionales durante la fase de diseno.
- Se necesita una fuente de alimentación externa para el módulo interfaz FLM-430-I2M1.
- Los pulsadores de alarma no deben conectarse a las entradas del FLM-430-I2M1.
- Si el módulo interfaz se alimenta desde la central de incendios o desde un FPP-5000 con módulo TI-13, la dirección de puesta a tierra debe establecerse en 0 para evitar interferencias con otros controles de averia de puesta a tierra.
- Para operar el sistema de detección de incendios de acuerdo con VdS 2543 el control de salida debe configurarse en extendido (lazo) y el control de entrada en extendido con resistencias dobles.
- Se puede instalar cerca o a cierta distancia de la aplicación.
- Para las rutas de transmisión EN 54-13 cada linea de entrada o salida debe tener un cable dedicado.
- Debe estar montado en superficie con FLM-430- SMB o montarse en un armario eléctrico sobre un carril DIN con FLM-430-CLIP.
Microinterruptores
Los microinterruptor integrado del módulo interfaz se puede utilizar para seleccionar entre el direccionamiento automático o manual con o sin detección automática.
Resistencias de terminación
Ver Fig. 5 y Fig. 6
Dimensiones
Dimensiones en milimetros
Incluye
1 Módulo interfaz FLM-430-I2M1
2 3,3 kΩ ±1 %0,4 W
2 2,7 kΩ ±1 %0,6 W
2 680 Ω ±1 %1 W
1 3,9 kΩ ±1 %1 W
Especificaciones clave
Peso (g): 135
Consumo de energia (mA): 0.72
Temperatura de funcionamiento (°C): -20 50
Temperatura de almacenamiento (°C): -25 70
Dimensiones (Alto x Ancho x Fondo) (mm): 96 x 87.5 x 35
Humedad relativa de funcionamiento, sin condensación (%): 96
Consumo de corriente de la LSN (mA): 0.72
Color (RAL): RAL 9003 Blanco senal
FLM-430-I2M1 Módulo de interfaz 2 entradas 1 salida
Módulo interfaz con dos entradas y una salida
Número de pedido FLM-430-I2M1
