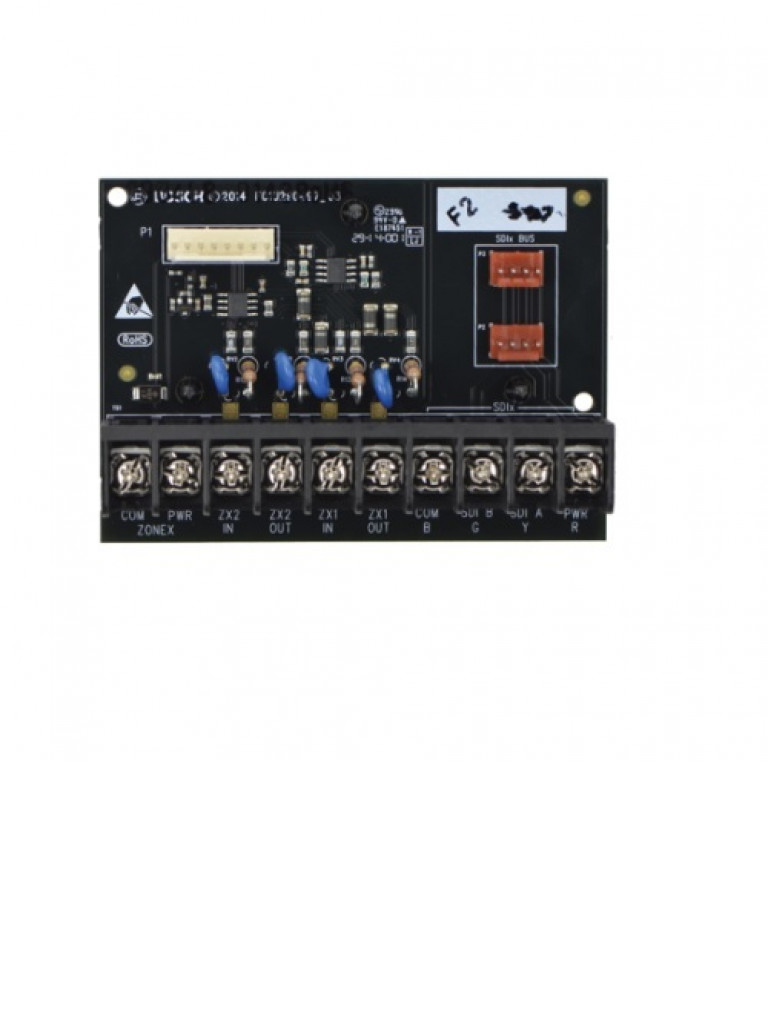

BOSCH I_B600 - Modulo ZONEX / Compatible paneles series b y g

Módulo de modernización B600 ZONEX

Resumen del sistema

El módulo B600 Retrofit (ZONEX) se comunica con el panel de control a través de una conexión patentada, y proporciona soporte para dos buses ZONEX. Conectar el módulo B600 al panel de control a través de un conexión propietaria.

Cada módulo se instala en el gabinete del panel de control o en un recinto adyacente aprobado. Cada autobús ZONEX admite hasta 15 módulos D8128D y / o hasta 8 D8129 Módulos de relé octo por bus. D8128D y los módulos D8129 se pueden  combinar en un solo ZONEX autobús. El número total de módulos no puede exceder 15 módulos.

Usando su regleta de cables del bloque de terminales existente, actualizar sus dispositivos ZONEX actuales para usar en su nuevo panel de control es fácil y sin esfuerzo. Simplemente retire la tira de terminal ZONEX existente de su panel de control actual, e inserte en el B600.

Notas de instalación / configuración

El módulo B600 Retrofit (ZONEX) le brinda flexibilidad para continuar utilizando productos heredados de ZONEX con los paneles de control B9512G o B8512G.

Montaje

Monte el módulo en los 3 orificios del gabinete y usar el patrón de montaje usando los tornillos de montaje y soporte de montaje.

Alambrado

Utilice los terminales SDI2 del panel de control etiquetados R, Y, G, B (PWR, A, B, COM) cuando se conecta al módulo. Conecte los terminales del panel de control al módulo terminales etiquetados R, Y, G, B (PWR, A, B, COM). Usted puede también use el cable de interconexión SDI2.

Caracteristicas y Especificaciones

Nota: Módulo de modernización B600 ZONEX

Módulo de retroadaptación (ZONEX) que proporciona soporte heredado para

Productos ZONEX con paneles de control B9512G / B8512G.

Número de pedido: B600

Principales caracteristicas

• La huella de montaje de 3 orificios y el tamano compacto permiten para una fácil instalación.
• Brinda soporte de entrada / salida de ZONEX heredado.
• Tamano compacto.
• Incluye dos autobuses ZONEX que permiten continuar.
• Soporte de ZONEX en un panel de control compatible.

Especificaciones

Propiedades

• Dimensiones: De 2.76 in x 3.86 in x 1.03 in (70,3 mm x 98 mm x 26 mm).
• Peso: 11.2 oz (0.30 kg).

Consideraciones ambientales

• Humedad relativa: De 5% a 93% a + 32 ° C (+ 90 ° F).
• Temperatura (en funcionamiento): De 0 ° C a + 49 ° C (+ 32 ° F a + 120 ° F).

Requerimientos de energia

• Corriente en espera: 12 mA + corriente total del dispositivo.
• Alarma: 12 mA + corriente total del dispositivo.
• Voltaje (entrada) 12 VDC nominal.

Alambrado

• Tamano de cable de terminal 12 AWG a 22 AWG (2.0 mm a 0.65 mm).
• Cableado SDI Use el cable de interconexión suministrado.
• Cableado ZONEX Utilice la conexión ZONEX suministradacable.
