Descripcion

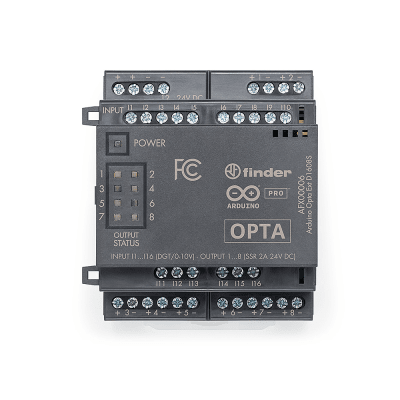

ARDUINO Modelo: Opta® Digital Expansion
La Arduino Opta® Digital Expansion es un módulo de expansión diseñado específicamente para ampliar las capacidades del micro PLC Arduino Opta®, proporcionando 16 entradas programables digitales/analógicas y 8 salidas de relé. Desarrollado en colaboración con Finder®, líder en fabricación de relés, este módulo permite a profesionales escalar proyectos de automatización industrial y building automation aprovechando el ecosistema Arduino completo. Con dos variantes disponibles (EMR con relés electromecánicos y SSR con relés de estado sólido), ofrece flexibilidad para diferentes aplicaciones industriales. Compatible con Arduino IDE, Arduino Cloud Editor y Arduino PLC IDE (estándar IEC 61131-3), incluye certificaciones FCC, CE, UKCA y cULus para uso en entornos industriales.
Características Generales
- SKU: AFX00005 (EMR), AFX00006 (SSR)
- Entradas: 16 programables (0-24 V digital / 0-10 V o 0-24 V analógico)
- Salidas EMR: 8 relés electromecánicos (250 VAC - 6 A)
- Salidas SSR: 8 relés de estado sólido (24 VDC - 3 A)
- Alimentación: 12-24 VDC
- Protección: IP20, antipolaridad, sobrevoltaje (+20%)
- Módulos expansión máx: Hasta 5
- Certificaciones: FCC, CE, UKCA, cULus
- Número de entradas: 16 digitales/analógicas
- Voltaje digital: 0-24 V
- Lógica digital: VIL Max: 4 VDC, VIH Min: 5.9 VDC
- Corriente digital: 4.12 mA a 24 V, 2.05 mA a 10 V
- Frecuencia digital: 300 Hz
- Voltaje analógico: 0-10 V o 0-24 V
- Resolución analógica: 14 bit
- LSB analógico: 1.733 mV
- Precisión analógica: +/- 5%, repetibilidad +/- 2%
- Impedancia entrada: 5.85 kΩ
- Protección sobrevoltaje: Sí (hasta 40 V)
- Número de salidas: 8 relés electromecánicos (NO - SPST)
- Corriente máxima por relé: 6 A
- Corriente pico máxima: 10 A
- Corriente continua por terminal: 6 A
- Voltaje nominal relé: 250 VAC
- Voltaje máximo relé: 400 VAC
- Carga nominal AC1: 1500 VA
- Carga nominal AC15 (230 VAC): 300 VA
- Capacidad ruptura DC1: 6/0.2/0.12 A (24/110/220 V)
- Carga mínima conmutación: 500 mW (12 V/10 mA)
- Longitud máxima línea: 100 m (sin blindaje)
- Tiempo respuesta 0→1: 5 ms
- Tiempo respuesta 1→0: 3 ms
- Tiempo rebote NO: 1 ms
- Tiempo rebote NC: 6 ms
- Durabilidad mecánica: 10 millones de ciclos (DC)
- Durabilidad eléctrica: 60 mil ciclos (carga resistiva AC1)
- Número de salidas: 8 relés de estado sólido (NO - SPST)
- Corriente máxima por relé: 3 A
- Corriente pico máxima: 50 A (10 ms)
- Corriente continua por terminal: 3 A
- Voltaje nominal relé: 24 VDC
- Rango voltaje conmutación: 1.5-30 VDC
- Voltaje bloqueo máximo: 33 VDC
- Carga nominal DC13: 36 W
- Corriente mínima conmutación: 1 mA
- Corriente fuga OFF-state: 0.001 mA max
- Caída voltaje ON-state: 0.4 V max
- Tiempo respuesta 0→1: 0.02 ms
- Tiempo respuesta 1→0: 0.2 ms
- Vida eléctrica carga nominal: > 10 millones de ciclos
- Temperatura operación: -20 a 50 °C
- Grado protección: IP20
- Grado contaminación: 2 (IEC 61010)
- Voltaje alimentación: 12-24 V (10.2-27.6 V permisible)
- Consumo energía 12V: 3 W max
- Consumo energía 24V: 3 W max
- Protección antipolaridad: Sí
- Protección sobrevoltaje: Sí (+20%)
- Módulos expansión soportados: Hasta 5
- Tipo conexión: Daisy-chain
- Requerimientos cableado: Cubierta plástica removible
- Compatibilidad: Módulos auxiliares Arduino Opta®
- CE (EU): EN IEC 61326-1:2021, EN IEC 61010 (LVD)
- CB (EU): Sí
- WEEE (EU): Sí
- REACH (EU): Sí
- UKCA (UK): EN IEC 61326-1:2021
- FCC (US): Sí
- cULus: UL 61010-2-201
- RoHS: Compliant (Directiva 2011/65/EU y 2015/863/EU)
