Descripcion

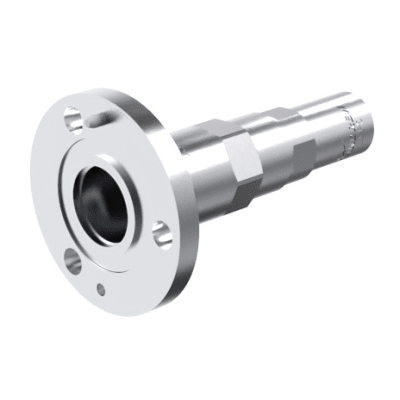

Conector RF de alta performance HELIAX® diseñado para sistemas de comunicación de radiofrecuencia, específicamente para cable coaxial LDF4-50A de 1/2 pulgada. Este conector de brida EIA de 7/8 pulgadas ofrece excelentes características eléctricas y mecánicas para aplicaciones críticas en telecomunicaciones, broadcasting y sistemas inalámbricos profesionales. Fabricado con contactos interiores de plata y exteriores trimetal para máxima conductividad y durabilidad.
Características Principales
- Interfaz brida EIA de 7/8 pulgadas para conexiones robustas y seguras
- Diseño recto con método de conexión cautivado para contacto interior
- Contacto interior plateado y contacto exterior trimetal para máxima conductividad
- Amplio rango de frecuencia de operación: 0 - 5200 MHz
- Alta potencia media: 2.3 kW @ 900 MHz y potencia máxima de 90 kW
- Excelente eficacia de blindaje: -110 dB para minimizar interferencias
- Certificación IP68 para inmersión hasta 1 metro durante 24 horas
- Construcción metálica robusta con alta resistencia mecánica
- Temperatura de operación extendida: -55°C a +85°C
- Compatibilidad total con cable coaxial HELIAX LDF4-50A
Especificaciones
- Impedancia: 50 ohmios
- Coeficiente de pérdida por inserción: 0.05
- VSWR: 1.052 @ 45-1000 MHz hasta 1.79 @ 8010-8800 MHz
- Pérdida de retorno: 31.92 dB @ 45-1000 MHz hasta 11 dB @ 8010-8800 MHz
- Resistencia de contacto interior máxima: 1.5 mOhm
- Resistencia de contacto exterior máxima: 1.5 mOhm
- Resistencia mínima al aislamiento: 5000 MOhm
- Tensión de prueba DC: 6000 V
- Voltaje RF máximo: 2120 Vrms
- Dimensiones: 90.42 mm longitud x 56.9 mm diámetro
- Peso neto: 227.52 g
Interfaces y Conectividad
- Interfaz: Brida EIA 7/8 pulgadas
- Método conexión interior: Cautivado
- Método conexión exterior: Afloramiento anular
- Compatible con: Cable coaxial HELIAX LDF4-50A de 1/2 pulgada
- No presurizable
- Ángulo de montaje: Recto
- Par de acoplamiento: 24.86 N-m (220.003 libras)
- Fuerza de tracción: 889.64 N (200 lbf)
- Durabilidad: 25 ciclos de fijación
