Descripción General

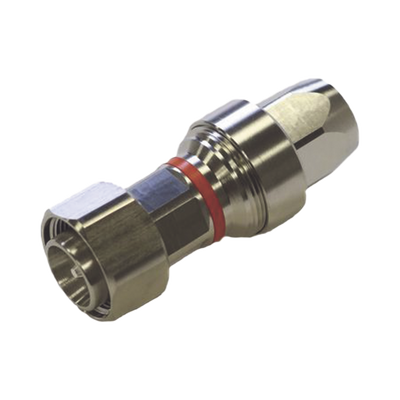

El conector F4HM-D de ANDREW, parte de la familia HELIAX®, es un conector coaxial 4.3-10 macho diseñado específicamente para cable FSJ4-50B de 1/2 pulgada. Este conector de alta performance ofrece excelentes características eléctricas y mecánicas para aplicaciones de telecomunicaciones inalámbricas, con una impedancia de 50 ohmios y un rango de frecuencia operativa de 0 a 7500 MHz. Fabricado con contactos plateados y revestimiento trimetal, garantiza máxima durabilidad y rendimiento en condiciones ambientales exigentes.
Características Principales
- Interfaz 4.3-10 macho para cable FSJ4-50B de 1/2 pulgada
- Impedancia de 50 ohmios tanto en conector como en cable
- Rango de frecuencia operativa: 0 - 7500 MHz
- Potencia máxima de pico: 22.5 kW
- Potencia promedio: 600 W @ 900 MHz
- Excelente IMD: -116 dBm @ 910 MHz
- Protección IP68 (inmersión a 1 m por 24 horas) e IP66
- Temperatura operativa: -55°C a +85°C
- Contacto interno plateado y contacto externo trimetal
- Bajo coeficiente de pérdida por inserción: 0.05
- Longitud: 62.48 mm (2.46 in)
- Diámetro: 24.89 mm (0.98 in)
- Tamaño nominal: 1/2 pulgada
- Resistencia contacto interno: máximo 0.8 mOhm
- Resistencia contacto externo: máximo 1.5 mOhm
- Resistencia de aislamiento: mínimo 5000 MOhm
- Voltaje de prueba DC: 2500 V
- Voltaje RF máximo: 884 Vrms
- VSWR: 1.02 @ 45-1000 MHz hasta 1.15 @ 3800-6000 MHz
- Efectividad de blindaje: -110 dB
- Interfaz: 4.3-10 macho
- Método de fijación contacto interno: Captivado
- Método de fijación contacto externo: Crush-flare
- Ángulo de montaje: Recto
- Durabilidad de interfaz: 100 ciclos (IEC 61169-4:9.5)
- Durabilidad de acoplamiento: 25 ciclos
- Fuerza de retención: 889.64 N (200 lbf)
- Par de retención: 5.42 N-m (47.998 in lb)
- Par de prueba acoplamiento: 10 N-m (88.507 in lb)
Aplicaciones
Este conector está diseñado para aplicaciones de telecomunicaciones inalámbricas donde se requiere una solución de alta performance y confiabilidad.
Para cables coaxiales LPSF-450B, FSJ4-50B
Herramientas recomendadas:
MCPT-1412 -- Herramienta manual para preparar cable Heliax.
