Descripcion

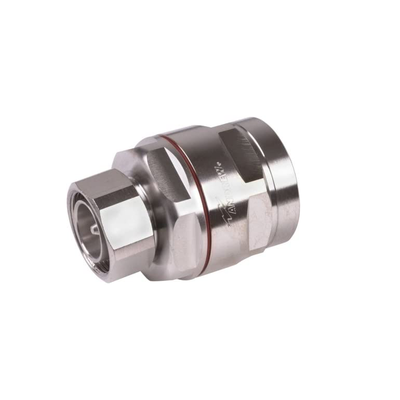

El conector coaxial 114EZDM de la serie EZfit® de ANDREW es un conector macho 7-16 DIN diseñado específicamente para cables de 1-1/4 pulgadas FXL1480 y AVA6-50. Este conector de alta performance ofrece excelentes características eléctricas y mecánicas para aplicaciones wireless y de radiación en el rango de 0-4000 MHz, con capacidad para manejar hasta 40 kW de potencia pico y 3.0 kW de potencia promedio a 900 MHz.
Características Principales
- Interfaz 7-16 DIN macho para conexiones robustas y confiables
- Compatible con cables FXL1480 y AVA6-50 de 1-1/4 pulgadas
- Impedancia de 50 ohm para aplicaciones de radiofrecuencia
- Rango de frecuencia operativa de 0-4000 MHz
- Capacidad de potencia pico de 40 kW y potencia promedio de 3.0 kW a 900 MHz
- Baja pérdida por inserción: coeficiente típico de 0.05
- Excelente relación de onda estacionaria (VSWR) desde 1.025 a 1.065
- Protección IP68 para inmersión hasta 1 metro durante 24 horas
- Acabados de contacto interno en plata y contacto externo en trimetal
- Temperatura de operación de -40°C a +85°C
Especificaciones
- Impedancia: 50 ohm (cable y conector)
- Frecuencia operativa: 0-4000 MHz
- Potencia pico máxima: 40 kW
- Potencia promedio: 3.0 kW @ 900 MHz
- Pérdida por inserción: Coeficiente típico 0.05
- VSWR: 1.025 @ 50-1000 MHz, 1.065 @ 2700-3300 MHz
- Pérdida de retorno: 38.17 dB @ 50-1000 MHz, 30.04 dB @ 2700-3300 MHz
- IMD de 3er orden: -116 dBm @ 1800 MHz
- Resistencia contacto interno: máximo 1.5 mOhm
- Resistencia contacto externo: máximo 0.8 mOhm
- Voltaje DC prueba: 4000 V
- Resistencia de aislamiento: mínimo 5000 MOhm
- Voltaje RF máximo: 1415 Vrms
- Efectividad de blindaje: -130 dB
Interfaces y Conectividad
- Interface: 7-16 DIN Macho
- Compatibilidad de cables: FXL1480, AVA6-50
- Tamaño nominal: 1-1/4 pulgadas
- Método de fijación contacto interno: Captivado
- Método de fijación contacto externo: Abrazadera
- Presurizable: No
- Ángulo de montaje: Recto
- Estilo del cuerpo: Recto
Aplicaciones
- Sistemas de comunicación inalámbrica
- Estaciones base de telefonía celular
- Sistemas de transmisión de radio
- Infraestructura de telecomunicaciones
- Redes de acceso radioeléctrico (RAN)
- Sistemas de distribución de señal
