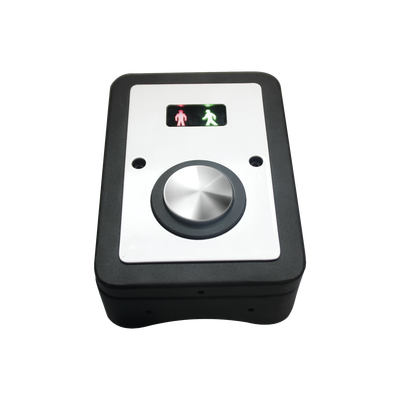

Botón P / Petición D / Cruce Peatonal / Compatible C/ PROPEDPASS.

Características principales

• Carcaza de alta dureza para máxima durabilidad
• Funcionamiento óptimo en climas extremos
• Resistente a la humedad y al agua
• Protección contra descargas eléctricas estáticas
• Operación a temperaturas de -40°C a 80°C

Especificaciones técnicas

• Estándar ejecutivo: GA47-2002
• Capacidad de cada salida: 500W
• Voltaje de operación: AC85-265V o DC12-24V
• Rango de temperatura operativa: -40°C a +75°C
• Humedad relativa: 5% a 95%
• Valor de aislamiento: ≥100MΩ
• Dimensión del gabinete: 640mm (L) x 480mm (A) x 120mm (Al)

Configuración

1. Verificar cableado antes de encender
2. Luz amarilla parpadea 7 segundos al encender
3. Configurar tiempo luz roja con botón + y -
4. Configurar tiempo luz verde con botón Switch
5. Configurar parpadeo luz verde con botón Switch
6. Configurar tiempo luz amarilla con botón Switch
7. Verificar tiempo de funcionamiento luces
8. Guardar configuración con botón Configuración

Características de almacenamiento

• Tiempo de ahorro de datos después del apagón: 180 días
• Configuración del tiempo de ahorro del proyecto: 10 años
• Error de tiempo: ±1S

Conexiones

• Entrada: AC85-265V o DC12-24V
• Salidas: Luz de tráfico Rojo, Amarillo, Verde + Terminal B peatonal Rojo, Verde
• Entradas trigger: Panel de control
• Fusible: BREAKER

Ventajas del diseño

• Cables por parte superior para seguridad eléctrica
• Fácil configuración de parámetros
• Conectores de fácil instalación
• Protección contra descargas eléctricas
• Diseño modular para ampliación de funciones

Requisitos de instalación

• Sellar base del gabinete con pegamento de espuma
• Mantener conexión a tierra confiable
• Evitar obstrucciones en alrededor del gabinete
• Evitar exposición prolongada al sol
