Descripcion
Características Principales
- Interfaz TCP/IP para comunicación rápida y segura
- Compatibilidad total con lectores PRO12RFV1
- Diseño compacto para fácil instalación
- Procesador de alta velocidad versión 1
- Soporte para actualizaciones de firmware
Especificaciones Técnicas

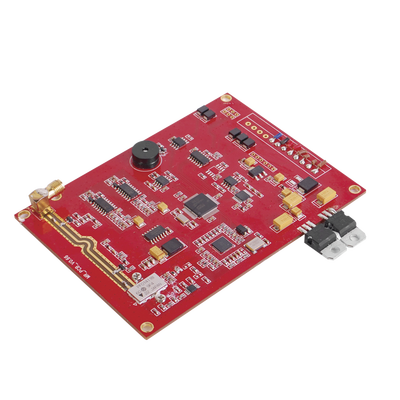

- Modelo: PRO12RFPCBV1
- Procesador: ARM CORTEX M3 100M CPU
- Memoria: 16KB y 32KB memoria eléctrica
- Alimentación: 12 Vcc, 2.5 A
- Temperatura de operación: -20～60℃
- Dimensiones: 152.0 x 68.6 x 440.0 mm
Frecuencias
- US: 902～928MHz
- China: 920～925MHz
- EU: 865～867MHz
- Otras frecuencias seleccionables
Comunicación
- 100M Ethernet interface
- RS232/RS485
- Interface 26 bits
- Transmisión de datos wiegand (26 y 34 bits)
Funciones
- Soporta tags EPC G2
- Soporta tags ISO18000-6B
- Modo de operación Fuera de línea
- Soporte de función web server
Puertos de Entrada/Salida
- Una entrada y una salida tipo TTL
- Una salida de relevador
- GPIO signal output2
- GPIO signal input 2 (closed)
- GPIO signal input 1
Rendimiento
- Lecturas Multi tarjetas: 200 piezas/segundo
- Lecturas de tag sencillo: 2000 veces por segundo
- Ganancia: 0～31dBm (ajustable)
- Potencia: -80dBm (12dBi Antena más de 12 m)
Protocolos Soportados
- ISO18000 Part 6 Parameters for air interface communications at 860MHz to 960MHz
- EPC RFID Protocols Class-1 Generation-2 UHF RFID Protocol for communications at 860MHz to 960MHz
- 800/900MHz RFID Technology application implementation regulations
Modo de Operación
- Modo de disparo
- Modo de espera
- Filtrado de mismo tag
- Salida de datos directa o almacenamiento
Funciones de Configuración
- Configuración de dirección IP
- Configuración de salto de frecuencia
- Configuración de potencia de salida
- Configuración de modo de trabajo
Diagrama DB15
| Número de PIN | Función de PIN |
|---|---|
| 1 | GPIO signal output2 |
| 2 | GPIO signal output1 |
| 3 | Signal ground |
| 4 | RX(RS232) |
| 5 | TX(RS232) |
| 6 | Signal ground |
| 7 | GPIO signal input 2(closed) |
| 8 | GPIO signal input 1 |
| 9 | Signal ground |
| 10 | A+ (RS485) |
| 11 | B- (RS485) |
| 12 | Signal ground |
| 13 | Relay normal close port |
| 14 | Relay common port |
| 15 | Relay normal open port |
Ficha tecnica
Nivel de rendimientoCategoria 6 / Clase E
Tipo de cableU/UTP de 0.90 m (3 ft)
CableadoT568B, conectores RJ45
Calibre24 AWG, clasificacion CM
CertificacionesRoHS, UL 1863
NormaTIA/EIA-568-C.2
